Macam-macam Circuit Breaker (CB)

      Circuit Breaker atau Sakelar Pemutus Tenaga (PMT) adalah suatu peralatan pemutus rangkaian listrik pada suatu sistem tenaga listrik, yang mampu untuk membuka dan menutup rangkaian listrik pada semua kondisi, termasuk arus hubung singkat, sesuai dengan ratingnya. Juga pada kondisi tegangan yang normal ataupun tidak normal. Adapun macam dari Circuit Breaker yaitu:

1. MCB (Miniatur Circuit Breaker)

2. MCCB (Mold Case Circuit Breaker)

3. ACB (Air Circuit Breaker)

4. OCB (Oil Circuit Breaker)

5. VCB (Vacuum Circuit Breaker)

6. SF6CB (Sulfur Circuit Breaker)

1. MCB (Miniatur Circuit Breaker)

    MCB adalah suatu rangkaian pengaman yang dilengkapi dengan komponen thermis (bimetal) untuk pengaman beban lebih dan juga dilengkapi relay elektromagnetik untuk pengaman hubung singkat.

MCB banyak digunakan untuk pengaman sirkit satu fasa dan tiga fasa. Keuntungan menggunakan MCB, yaitu :

1.  Dapat memutuskan rangkaian tiga fasa walaupun terjadi hubung singkat pada salah satu fasanya.

2.  Dapat digunakan kembali setelah rangkaian diperbaiki akibat hubung singkat atau beban lebih.

3.  Mempunyai respon yang baik apabila terjadi hubung singkat atau beban lebih.

     Pada MCB terdapat dua jenis pengaman yaitu secara thermis dan elektromagnetis, pengaman termis berfungsi untuk mengamankan arus beban lebih sedangkan pengaman elektromagnetis berfungsi untuk mengamankan jika terjadi hubung singkat.

      Pengaman thermis pada MCB memiliki prinsip yang sama dengan thermal overload yaitu menggunakan dua buah logam yang digabungkan (bimetal), pengamanan secara thermis memiliki kelambatan, ini bergantung pada besarnya arus yang harus diamankan, sedangkan pengaman elektromagnetik menggunakan sebuah kumpa- ran yang dapat menarik sebuah angker dari besi lunak.

       MCB dibuat hanya memiliki satu kutub untuk pengaman satu fasa, sedangkan un- tuk pengaman tiga fasa biasanya memiliki tiga kutub dengan tuas yang disatukan, sehingga apabila terjadi gangguan pada salah satu kutub maka kutub yang lainnya juga akan ikut terputus.

Berdasarkan penggunaan dan daerah kerjanya, MCB dapat digolongkan  menjadi 5 jenis ciri yaitu :

• Tipe Z (rating dan breaking capacity kecil) Digunakan untuk pengaman rangkaian semikonduktor dan  trafo-trafo yang sen- sitif terhadap tegangan.
• Tipe K (rating dan breaking capacity kecil) Digunakan untuk mengamankan alat-alat rumah tangga.
• Tipe G (rating besar) untuk pengaman motor.
• Tipe L (rating besar) untuk pengaman kabel atau jaringan.
• Tipe H untuk pengaman instalasi penerangan bangunan

Gb. MCB (Miniatur Circuit Breaker)

2. MCCB (Mold Case Circuit Breaker)

      MCCB merupakan salah satu alat pengaman yang dalam proses operasinya mem- punyai dua fungsi yaitu sebagai pengaman dan sebagai alat untuk penghubung.

Jika dilihat dari segi pengaman, maka MCCB dapat berfungsi sebagai pengaman gangguan arus hubung singkat dan arus beban lebih. Pada jenis tertentu pengaman ini, mempunyai kemampuan pemutusan yang dapat diatur sesuai dengan yang diinginkan.

Gb. MCCB (Mold Case Circuit Breaker)

3. ACB (Air Circuit Breaker)

        ACB (Air Circuit Breaker) merupakan jenis circuit breaker dengan sarana pemadam busur api berupa udara. ACB dapat digunakan pada tegangan rendah dan tegangan menengah. Udara pada tekanan ruang atmosfer digunakan sebagai peredam busur api yang timbul akibat proses switching maupun gangguan.

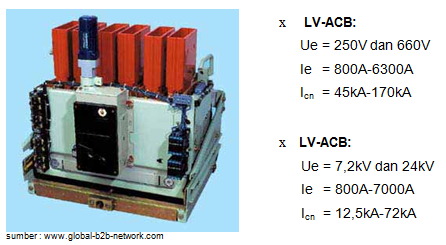

Gb. ACB (Air Circuit Breaker)

4. OCB (Oil Circuit Breaker)

       Oil Circuit Breaker adalah jenis CB yang menggunakan minyak sebagai sarana pemadam busur api yang timbul saat terjadi gangguan. Bila terjadi busur api dalam minyak, maka minyak yang dekat busur api akan berubah menjadi uap minyak dan busur api akan dikelilingi oleh gelembung-gelem- bung uap minyak dan gas.

      Gas yang terbentuk tersebut mempunyai sifat thermal conductivity yang baik dengan tegangan ionisasi tinggi sehingga baik sekali digunakan sebagi bahan media pemadam loncatan bunga api.

Gb. OCB (Oil Circuit Breaker)

5. VCB (Vacuum Circuit Breaker)

      Vacuum circuit breaker memiliki ruang hampa udara untuk memadamkan busur api, pada saat circuit breaker terbuka (open), sehingga dapat mengisolir hubungan setelah bunga api terjadi, akibat gangguan atau sengaja dilepas. Salah satu tipe dari circuit breaker adalah recloser. Recloser hampa udara dibuat untuk memutus- kan dan menyambung kembali arus bolak-balik pada rangkaian secara otomatis. Pada saat melakukan pengesetan besaran waktu sebelumnya atau pada saat recloser dalam keadaan terputus yang kesekian kalinya, maka recloser akan terkunci (lock out), sehingga recloser harus dikembalikan pada posisi semula secara manual.

Gb. VCB (Vacuum Circuit Breaker)

6. SF6CB (Sulfur Circuit Breaker)

      SF6 CB adalah pemutus rangkaian yang menggunakan gas SF6 sebagai sarana pemadam busur api. Gas SF6 merupakan gas berat yang mem- punyai sifat dielektrik dan sifat mema- damkan busur api yang baik sekali. Prinsip pemadaman busur apinya adalah Gas SF6 ditiupkan sepanjang busur api, gas ini akan mengambil panas dari busur api tersebut dan akhirnya padam. Rating tegangan CB adalah antara 3.6 KV – 760 KV.

Gb. 6. SF6CB (Sulfur Circuit Breaker)
